PVA スポンジ

商品名

PVA スポンジ

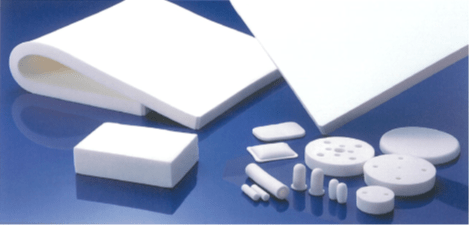

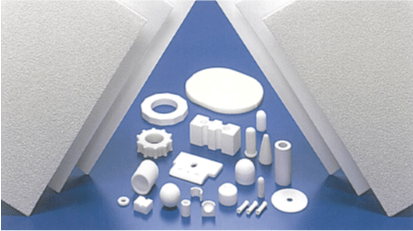

ベルイーターAシリーズ

概要

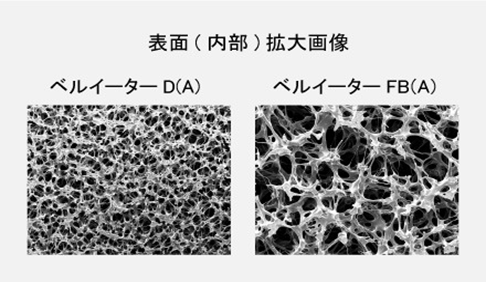

高容量の液体を吸収し、保持する事が可能な、高い気孔率と微細な連続気孔構造をもつPVAスポンジ(多孔質体)のシート、ブロック材です。

特長

インク、油等、各種液体との親和性も高く、高い気孔率を有する連続気孔構造の多孔質樹脂の為、吸液材、含浸材、吸蔵体として、幅広い用途に使用出来ます。(親水性は殆ど無い為、吸水用途には適していません。)

加工し易い適度な硬さの多孔質樹脂の為、加工性に優れ、さまざまな形状に対応出来ます。

一体構造の樹脂なので、繊維素材のような、毛羽立ちや繊維屑の発生がありません。

用途

吸液・含浸: プリンター、文具、事務用品(インク)、診断薬(薬剤)、モーター(油)

基本物性

項目 \ 品番 D(A) E(A) F(A) DC(A) EB(A) FB(A) GB(A)
平均気孔径 (μm) 80 130 200 90 150 300 700
気孔率 (%) 89 90 91 91 89 91 90
引張強度 (kPa) 2500 2000 1500 1600 1200 1000 700
引張伸度 (%) 50 50 50 50 30 40 20
25%圧縮応力 (kPa) 600 500 300 900 300 200 200
耐熱性 (℃) 60 60 60 60 60 60 60

*保水時、約3%膨潤します。

*上記以外の品番もございますので、ご相談下さい。

*基本物性の値は参考値であり、保証値ではありません。

基本仕様

項目 \ 品番 D(A) E(A) F(A) DC(A) EB(A) FB(A) GB(A)
標準寸法 (mm) 530 x 280 x 33 480 x 240 x 30 1200 x 600 x 25 1000 x 1000 x 25
梱包入り数 (枚) 10 20 4

[1] 寸法は保証寸法です。[2] スライス、各種形状への加工も承りますのでご相談下さい。

濾過性能

水に対する濾過データ

●水に対する濾過データ

項目 \ 品番 D(A) E(A) F(A) DC(A) EB(A) FB(A) GB(A)
厚み (mm) 1 2 1 2 1 2 1 2 1 2 2 3 2 3
流速 (cm/min) 30 30 30 30 30 30 30 30 30 30 60 60 60 60
圧力損失 (Pa) 74 147 32 64 17 34 63 126 25 50 41 62 55 82
捕捉効率 (%)*1 60 62 56 58 52 55 60 65 45 50 25 30 10 15
捕捉精度 (μm)*2 42 37 52 47 62 55 37 32 80 70 100 90 200 180

*1: 重量法にて測定 (JIS7種試験用粉体使用)   *2: 計数法にて測定 (JIS7種試験用粉体使用)

常態空気に対する濾過データ

●常態空気に対する濾過データ

項目 \ 品番 D(A) E(A) F(A) DC(A) EB(A) FB(A) GB(A)
厚み (mm) 2 2 2 2 2 2 2
風速 (cm/sec) 37 37 37 37 37 75 150
圧力損失 (Pa) 160 100 50 140 60 26 38
補集率 計数法 (%)*3 - - - 22.4 2.2 1.2 -
比色法 (%)*4 - - - 60 35 22 3
重量法 (%)*5 - - - 98 87 71 30

*3*4: 大気塵にて捕集率を測定   *5: JIS8種試験用粉体使用

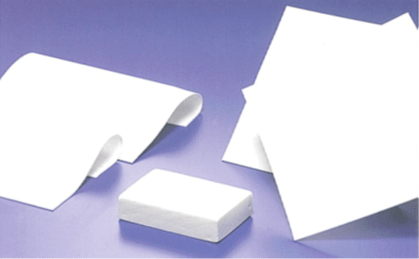

ベルイーターD (ドライ)シリーズ、W (ウェット)シリーズ

概要

各種形状への加工が容易で、複数の品番を有している為、吸水、洗浄、拭き取り等でさまざまな分野で使用できる、PVAスポンジのシート、ブロック材。

特長

シート状、ブロック状のPVAスポンジです。

乾燥時には硬く、水分を与えると柔らかくなります。水を含んでいる時には、ソフトな風合いと柔軟性、弾力性をもっています。

気孔径の違いで、複数の品番を有しており、また加工性にも優れている材料なので、さまざまな用途、分野で使用出来ます。

用途

吸水(拭き取り): 医療用品、電子部品工場、食品工場他各種工場内電子・光学機器、作業台、装置内結露、他
吸液      : モーター(油)、診断薬(薬剤)、低周波治療器用パッド(水)

基本物性

項目 \ 品番 D(D) E(D) F(D) Y(D) EB(D) FB(D) GB(D)
平均気孔径 (μm) 80 130 200 180 150 300 700
気孔率 (%) 89 90 91 90 89 91 90
引張強度 (kPa)*1 500 430 370 430 280 250 230
引張伸度 (%)*2 250 250 250 250 200 300 200
30%圧縮応力 (kPa)*3 6.9 4.7 3.0 6.3 4.3 1.5 4.1
保水率 (%) 1000 1100 1300 1050 1050 1300 600
耐熱性(℃) 60 60 60 60 60 60 60

*保水時、約10%膨潤します。

*1*2*3: WET状態で測定 *上記以外の品番もございますので、ご相談下さい。

*基本物性の値は参考値であり、保証値ではありません。

標準仕様

項目 \ 品番 D(D) E(D) F(D) Y(D) EB(D) FB(D) GB(D)
標準寸法 (mm) 530 x 280 x 30 480 x 240 x 30 870 x 870 x 25
梱包入り数 (枚) 10 12 20 20 4
WET品参考寸法 (mm) 580 x 300 x 30 540 x 260 x 30 1000 x 1000 x 25

[1]寸法は保証寸法です。[2]スライス、各種形状への加工も承りますのでご相談下さい。

[3]WET品は、防カビ処理を施しますので、洗浄後ご使用下さい。

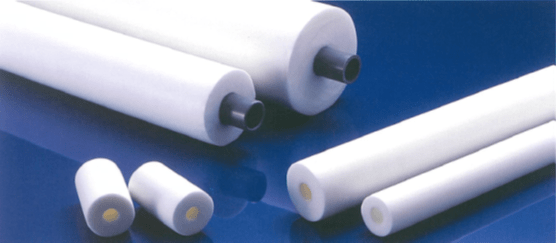

シグナスローラー

概要

様々な業界で長年使用され、卓越した吸水性能、脱水性能を評価されているPVAスポンジローラー。

ワークに押し付けて回転させる簡単な機構で連続的な吸水が出来る上に、水残りも少なく、乾燥時の熱量も低減する事が出来ます。

場合によっては乾燥工程の省略も可能です。

特長

ローラー形状(円筒状)のPVAスポンジです。

ワークに圧着して回転させる事により連続的に吸水する事が出来ます。

強靭性がある一体構造の素材で、極めて柔軟性、弾力性にも優れているので、毛羽、糸屑のような脱落物が無く、またワークにダメージを与える心配もありません。

芯が無いスポンジのみのタイプや、塩ビパイプ、支給された金属芯(主にステンレス)に接着したタイプがあります。

用途

吸水(脱水): ガラス(建材、車、FPD用)、プリント基板、リードフレーム、タイヤ、カーマット、包装食品、ガラス瓶、樹脂・フィルム
塗布    : 樹脂、フィルム、紙(水、水溶性糊)

基本物性

測定条件等
平均気孔径 (μm) 150 DRY
気孔率 (%) 90 DRY
保水率 (wt%) 1100 乾燥重量に対する保水状態 (飽和)の重量
引張強度 (kPa) 400 WET
引張伸度 (%) 250 WET
耐温水性 (℃) 60 -

*基本物性の値は参考値であり、保証値ではありません。

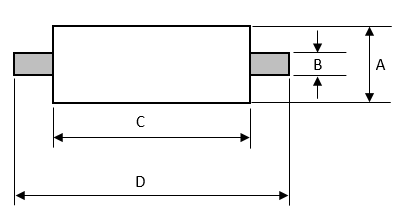

標準規格

単位 (mm)

A外径 B内径 (塩ビ芯近似内径) C長さ D塩ビ芯長さ
40 22 (16) 500 ~ 600 スポンジ長さ
+60 ~ 100
50 26 (20) 500 ~ 600
60 26 (20) 500 ~ 800
67 26 (20), 32 (25) 500 ~ 800
77 32 (25), 38 (31), 48 (40) 500 ~ 1000
100 48 (40), 60 (51) 500 ~ 1200
125 76 (67), 89 (77) 500 ~ 1500
194 89 (77) 500 ~ 2000
240 165 (146) 500 ~ 2000

*記載しております規格、標準規格の一部ですので、ご希望サイズにつきましては、ご相談ください。

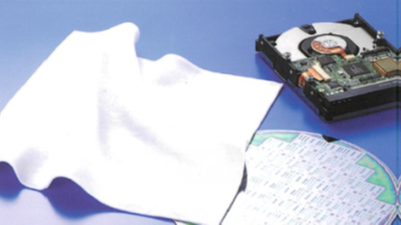

ベルクリン

概要

水を含ませて使用する、きわめてソフトなウエット式ワイパー。

微細な気孔がパーティクルや水分を確実にキャッチし、さらに、紙、繊維素材のような毛羽立ちや脱落が無く、再生使用も可能。

特長

含水時のソフトな風合いにより、あらゆる対象にフィットし、微細な気孔がパーティクルを確実にキャッチします。
吸水性、保水性にも優れており、水分も素早く吸収し、保持します。

PVFM(ポリビニルホルマール)樹脂の一体構造素材の為、紙、繊維素材のような毛羽立ちや脱落が無く、耐摩耗性にも優れております。その為、再生使用も可能です。

手で拭き取るタイプと床面や壁面などの清掃に最適なモップタイプがあります。
クリーンルームはもちろんの事、清浄な環境保全が要求される場所で、幅広く御使用頂けます。

用途

吸液(拭き取り):

電子機器、光学機器、医薬製造機器、作業台の拭き取り。

クリーンルーム内の清掃。

標準仕様

項目 \ 品番 E-1 E-2 D-1 D-2 D-3 (ブロック) S-1 (芯地入)
サイズ (mm) 230 x 230 x 1 230 x 230 x 2 230 x 230 x 1 230 x 230 x 2 125 x 85 x 35 430 x 325 x 1.5
製品状態 DRY (湿潤剤含浸) WET (防カビ剤含浸)
梱包単位 40袋 (400枚) 40袋 (200枚) 40袋 (400枚) 40袋 (200枚) 75個 120枚
平均気孔径 (μm) 130 80
耐熱性 (℃) 湿熱 60以下

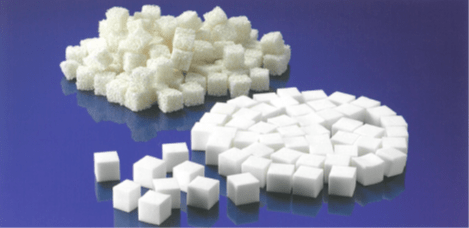

マイクロブレス

概要

<

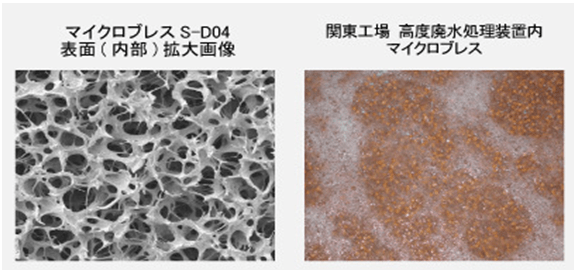

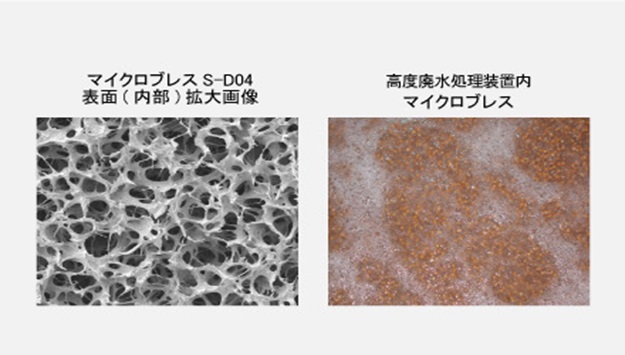

高い気孔率、微細な連続気孔構造、優れた耐摩耗性、微生物との親和性等、数々の特長を有するPVAスポンジを使用した排水処理、脱臭処理用の微生物固定化担体。

特長

微生物との親和性が高く、連続気孔構造と高い気孔率(約90%)を有するPVAスポンジなので、微生物の固定化担体として高い処理効率を可能にします。

耐摩耗性に優れまた、微生物により分解されない為、長期間使用する事ができます。その為、交換・補充の手間や費用が省け、非常に経済的です。

吸水し、柔軟化するソフトタイプと、水中でも軟化せず、硬いままで形状を保持するハードタイプが有り、 またそれぞれ複数の気孔径の品番がある為、適用範囲が広い担体です。

標準仕様

タイプ ソフトタイプ ハードタイプ
品番 S-DL04-P S-DL08-P H-GB10
保水時寸法(mm) 4 x 4 x 4 8 x 8 x 8 10 x 10 x 10
平均気孔径 (μm) 80 700
気孔率 (%) 89 90
25%圧縮強度/乾燥時 (kPa) 200
飽和保水時比重 1.02 1.02
乾燥時重量 (kg/m3) 100 80
出荷形態
ドライプレス(乾燥)
フレコン梱包
ドライ(乾燥)
フレコン梱包

*各種物性値は参考値であり、保証値ではありません。
